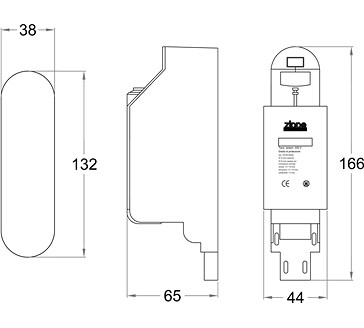

Morsettiera incasso palo in feritoia 38x132 con diametro minimo 76mm.

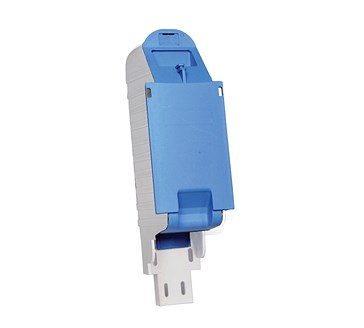

Morsettiera in classe II (doppio isolamento CEI EN 60439-1) in feritoie 38x132 mm. Corredata di morsetto e portafusibile. Realizzata in poliammide 66 autoestinguente, con coperchio colore blu RAL 5014 e base colore grigio RAL 7035. Chiusura tra coperchio e base con vite passante protetta da tappino (IP43). Chiusura zona ingresso cavi con serrandina regolabile e tegolino di protezione sovrapponibile ai cavi elettrici (IP23). Coda portacavo dotata di 2 asole per l’inserimento di fascette, rispettivamente per assemblaggio cavi e per blocco serrandina. Morsetto fissato sul fondo interno della base, realizzato in poliammide 66 autoestinguente e contatti in ottone. Portafusibile realizzato in poliammide 66 autoestinguente e contatti in bronzo fosforoso.
Morsetto: | Ottone |
Portafusibile: | Sezionabile con contatti in bronzo fosforoso |
Articolo |
Feritoia palo mm. |
Ø minimo palo mm. |
Morsetto (Nr. poli / Sezione / Volt/Amper) |
Portafusibile (Nr. fusibili / Tipo fusibile / Volt/Amper) |
Abbinabile a portelli |
9463 | 38 x 132 | 76 | 3 poli/2 vie / 1,5 ÷ 10 mmq. / 450V./30A. | 1 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
9464 | 38 x 132 | 76 | 3 poli/2 vie / 1,5 ÷ 10 mmq. / 450V./30A. | 2 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
9466 | 38 x 132 | 76 | 4 poli/2-3 vie / 1,5 ÷ 10 mmq. / 450V./30A. | 2 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
9469 | 38 x 132 | 76 | 4 poli/3 vie / 1,5 ÷ 6 mmq. / 450V./30A. | 1 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
9470 | 38 x 132 | 76 | 4 poli/3 vie / 1,5 ÷ 6 mmq. / 450V./30A. | 2 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
