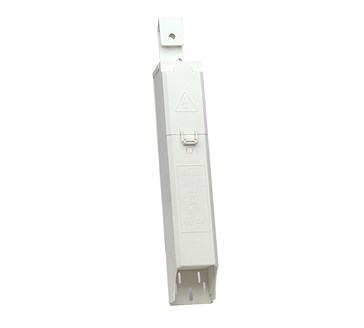

Morsettiera incasso palo in feritoia 55x300 con diametro minimo 89mm.
Morsettiera in classe II (doppio isolamento CEI EN 60439-1). Adatta per pali con traversino interno predisposto, con minima dimensione feritoia 55x300 mm. Corredata di morsetto e portafusibile sezionabile. Realizzata in poliammide 66 autoestinguente, con coperchio e base colore grigio RAL 7035. Chiusura tra coperchio e base con vite passante, protetta da tappino (IP44). Zona ingresso cavi con serrandina avente fori pre-tracciati per innesto pressacavi IP55. Coda portacavo dotata di una pluralità di asole per l’inserimento di fascetta per gruppi di cavi. Zona uscita cavi per derivazione, avente foro pre-tracciato per innesto pressacavo Pg.11 IP55 (in dotazione). Morsetto realizzato in poliammide 66 autoestinguente e contatti in ottone. Portafusibile realizzato in poliestere caricato con fibra di vetro, installabile su profilato DIN.
| Morsetto: | Ottone |
| Portafusibile: | Sezionabile |
| Articolo |
Feritoia palo mm. |
Ø minimo palo mm. |
Morsetto (Nr. poli / Sezione / Volt/Amper) |
Portafusibile (Nr. fusibili / Tipo fusibile / Volt/Amper) |
| 9501 | 55 x 300 | 89 | 4 poli/3 vie / 1,5 ÷ 16 mmq. / 500V./63A. | - / - / - |
| 9502 | 55 x 300 | 89 | 4 poli/3 vie / 1,5 ÷ 16 mmq. / 500V./63A. | 1 / 10,3 x 38 / 400V./max 20A. |
| 9503 | 55 x 300 | 89 | 4 poli/3 vie / 1,5 ÷ 16 mmq. / 500V./63A. | 1 (P/N) / 10,3 x 38 / 400V./max 20A. |
| 9504 | 55 x 300 | 89 | 4 poli/3 vie / 1,5 ÷ 16 mmq. / 500V./63A. | 2 / 10,3 x 38 / 400V./max 20A. |
Grado di protezione da fattori esterni
IP 44 perimetrale coperchio
IP 55 zona ingresso cavi
Materiale del prodotto
Poliammide grigio
IK 08

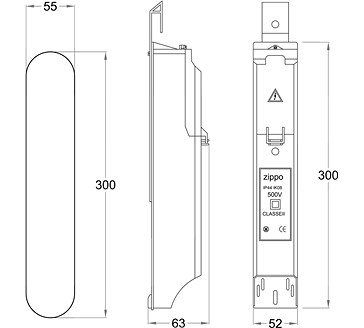

Dimensioni del prodotto
300 x 52 mm.
CE
Prodotto con doppio isolamento di protezione
Prodotto progettato per installazione ad incasso
