Giunzione per derivazioni a 30° in resina colata – B.T.
| Resina: | Epossidica – Bicomponente |
| Accessori inclusi: |
Tappi preforati per la fuoriuscita dell’aria e della resina a riempimento avvenuto. Nastro sigillante per zona ingresso cavi. Imbuto per la colata della resina. |

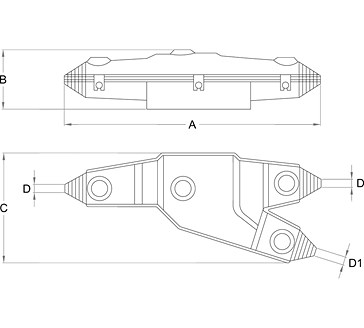

| Articolo |
A mm. |
B mm. |
C mm. |
D mm. |
D1 mm. |
Sezione cavo passante mmq. (*) |
Sezione cavo derivato mmq. (*) |
| 8523 | 150 | 48 | 74 | 9 ÷ 22 | 9 ÷ 22 |
1 x 4 ÷ 50 2 x 1,5 ÷ 16 3 x 1,5 ÷ 10 4 x 1,5 ÷ 10 |
1 x 4 ÷ 50 2 x 1,5 ÷ 16 3 x 1,5 ÷ 10 4 x 1,5 ÷ 6 |
| 8524 | 186 | 51 | 70 | 10 ÷ 22 | 10 ÷ 22 |
1 x 6 ÷ 70 2 x 1,5 ÷ 25 3 x 1,5 ÷ 16 4 x 1,5 ÷ 16 |
1 x 6 ÷ 70 2 x 1,5 ÷ 25 3 x 1,5 ÷ 16 4 x 1,5 ÷ 10 |
| 8525 | 248 | 62 | 107 | 10 ÷ 29 | 10 ÷ 29 |
1 x 6 ÷ 70 2 x 1,5 ÷ 35 3 x 1,5 ÷ 25 4 x 1,5 ÷ 25 |
1 x 6 ÷ 70 2 x 1,5 ÷ 35 3 x 1,5 ÷ 25 4 x 1,5 ÷ 16 |
| 8526 | 287 | 67 | 126 | 23 ÷ 41 | 18 ÷ 35 |
1 x 70 ÷ 300 2 x 16 ÷ 70 3 x 10 ÷ 50 4 x 10 ÷ 35 |
1 x 35 ÷ 240 2 x 10 ÷ 50 3 x 6 ÷ 35 4 x 4 ÷ 25 |
| * : | Cavo 0,6/1 kV Tabella CEI UNEL 35375 |
L'articolo è progettato per il montaggio all'aperto
Grado di protezione da fattori esterni
IP X8
Materiale del prodotto
Policarbonato trasparente
Temperatura di soglia per il funzionamento del prodotto
-20°C / +90°C
CE
CEI EN 50393
Prodotto con doppio isolamento di protezione
